Manylebau

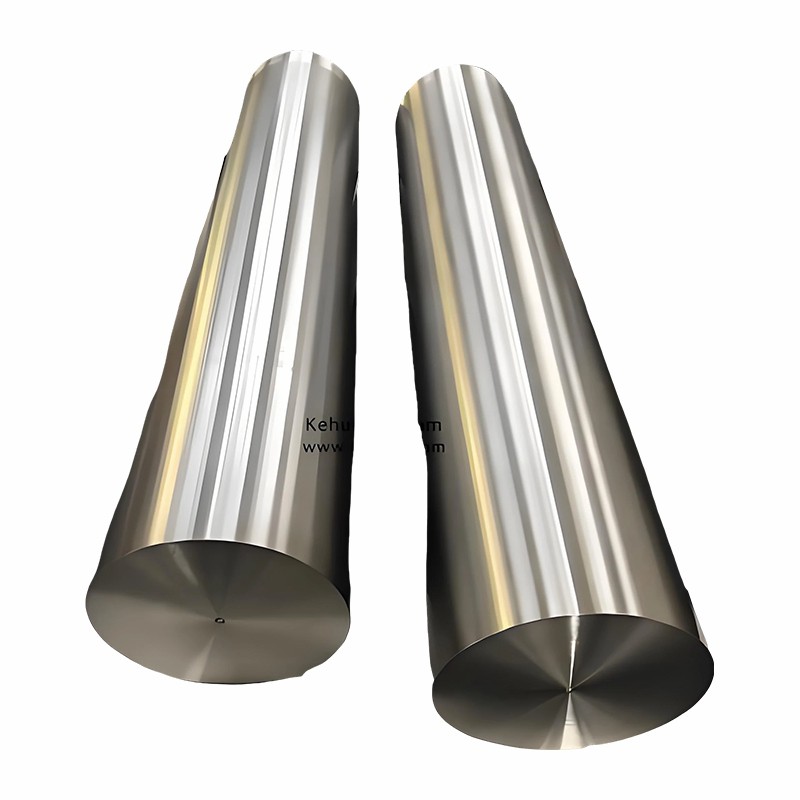

Mae Bar Titaniwm AMS 4928 yn cyfeirio at radd benodol o far aloi titaniwm, a lywodraethir gan y Manylebau Deunydd Awyrofod (AMS) o dan AMS 4928. Mae'n disgrifio aloi titaniwm cryfder uchel a ddefnyddir yn nodweddiadol mewn cymwysiadau awyrofod a pherfformiad uchel. Mae'r aloi yn cynnwys titaniwm (Ti) yn bennaf, gyda symiau bach o alwminiwm (Al) a vanadium (V), gan ddarparu deunydd cryf, ysgafn gyda gwrthiant cyrydiad rhagorol.
Defnyddir bariau titaniwm AMS 4928 ar gyfer amrywiaeth eang o gymwysiadau, megis cydrannau strwythurol awyrennau, llafnau rotor, caewyr, a chyfnewidwyr gwres.
Graddau aloi dan sylw
Defnyddir manyleb AMS 4928 yn gyffredinol ar gyfer Titaniwm Gradd 5 (Ti-6Al-4V), ond gall bariau sy'n cydymffurfio â'r fanyleb hon hefyd gynnwys aloion titaniwm eraill sy'n addas ar gyfer cymwysiadau penodol, gan gynnwys:
- Gradd 2(Titaniwm Pur yn fasnachol)
- Gradd 5(Ti-6Al-4V, 90% o geisiadau titaniwm)
- Gradd 23(Ti-6Al-4V ELI, a ddefnyddir ar gyfer mewnblaniadau meddygol)
- Gradd 9(Ti-3Al-2.5V, ar gyfer cymwysiadau awyrofod a morol)
Cyfansoddiad Cemegol (Nodweddiadol ar gyfer Ti-6Al-4V Gradd 5)
|
Elfen |
Al |
V |
Fe |
O |
C |
N |
H |
Ti |
|
Cynnwys |
5.5 – 6.75 |
3.5 – 4.5 |
Llai na neu'n hafal i 0.25 |
Llai na neu'n hafal i 0.20 |
Llai na neu'n hafal i 0.08 |
Llai na neu'n hafal i 0.05 |
Llai na neu'n hafal i 0.015 |
Cydbwysedd |
Nodyn: Gradd 5 (Ti-6Al-4V)yw'r aloi titaniwm mwyaf cyffredin yn AMS 4928.
Ffurfiau a Dimensiynau Cynnyrch
Ffurflenni sydd ar gael:Bariau crwn, biledau, gwiail, a gofaniadau.
|
Paramedr |
Ystod Nodweddiadol |
|
Diamedr (Bar neu Rod) |
6 mm - 250 mm (1/4" - 10") |
|
Hyd |
Yn nodweddiadol hyd at 6000 mm (gellir cynhyrchu hydoedd arferol) |
|
Goddefiadau |
Yn unol â safonau AMS 4928 ac ASTM B348 |
Priodweddau Mecanyddol (ar dymheredd yr ystafell)
|
Eiddo |
Ti-6Al-4V (Gradd 5) |
|
Cryfder Tynnol |
895 – 965 MPa (130 – 140 ksi) |
|
Cryfder Cynnyrch (gwrthbwyso 0.2%) |
830 – 895 MPa (120 – 130 ksi) |
|
Elongation |
Mwy na neu'n hafal i 10% |
|
Lleihau Ardal |
Mwy na neu'n hafal i 25% |
|
Caledwch (Brinell) |
300 - 350 HB |
|
Dwysedd |
4.43 g / cm³ |
|
Modwlws Elastigedd |
~113 GPa |
Amodau Triniaeth Gwres
Mae bariau titaniwm AMS 4928 fel arfer yn cael eu darparu yn yr amodau canlynol wedi'u trin â gwres:
Annealed
Yn gwella ductility a machinability.
Ateb wedi'i Drin a Heneiddio (STA)
Ar gyfer cryfder mwyaf a gwrthiant creep, a ddefnyddir yn aml mewn cymwysiadau awyrofod.
Wedi Gweithio Oer / Stress Relied
Cryfhau trwy ddadffurfiad plastig ar gyfer rhai cymwysiadau.
Gorffen Arwyneb
- Gorffeniadau melin, gorffeniadau daear, caboledig neu beiriannu ar gael.
- Garwedd arwyneb (Ra) yn nodweddiadol Llai na neu'n hafal i 1.6 μm ar gyfer bariau a rhodenni manwl gywir.
Safonau a Manylebau
Mae bariau titaniwm AMS 4928 yn cael eu cynhyrchu yn unol â'r safonau canlynol:
AMS 4928
Manyleb Deunydd Awyrofod ar gyfer Bariau Titaniwm
ASTM B348
Bariau a Biledi aloi Titaniwm a Titaniwm
ISO 24034
Bariau Alloy Titaniwm a Titaniwm (ar gyfer defnydd diwydiannol cyffredinol)
Ceisiadau
Defnyddir bariau titaniwm AMS 4928 yn bennaf yn y cymwysiadau canlynol:
- Awyrofod: Rhannau strwythurol awyrennau, gêr glanio, a chaewyr.
- Morol:-Cydrannau gwrthsefyll dŵr môr megis pympiau, siafftiau a falfiau.
- Prosesu Cemegol: Cyfnewidwyr gwres, adweithyddion, a systemau pibellau mewn amgylcheddau cyrydol iawn.
- Meddygol: Mewnblaniadau llawfeddygol, prostheteg, a chydrannau bio- eraill (Gradd 23 at ddefnydd meddygol yn bennaf).
- Diwydiannol: Cydrannau sy'n gofyn am gryfder uchel, pwysau isel, ac ymwrthedd i gyrydiad, megis llestri pwysau, ffynhonnau, a chaewyr.
Datganiad Manyleb Enghreifftiol
Bar Titaniwm AMS 4928, Gradd 5 (Ti-6Al-4V), Diamedr 25 mm, Datrysiad cyflwr wedi'i drin a'i heneiddio (STA), gyda chryfder tynnol Yn fwy na neu'n hafal i 895 MPa, elongation Mwy na neu'n hafal i 10%, wedi'i gyflenwi ag ardystiad prawf melin llawn.
Nodiadau Ychwanegol
Weldability
Weldadwyedd ardderchog gan ddefnyddio technegau weldio titaniwm confensiynol fel TIG a MIG.
Gwrthsefyll Cyrydiad
Gwrthwynebiad rhagorol i gyrydiad mewn llawer o amgylcheddau ymosodol, gan gynnwys dŵr môr, cloridau, a'r rhan fwyaf o asidau.
Machinability
Mae Ti-6Al-4V yn galetach na thitaniwm pur fasnachol ond gellir ei beiriannu gan ddefnyddio offer a dulliau priodol, yn enwedig pan fydd yn y cyflwr anelio.
